Une benne qui monte lentement, qui s’arrête sous la charge ou qui ne redescend plus ne nécessite pas systématiquement le remplacement complet de la centrale hydraulique. Le problème peut provenir de la batterie, du relais de puissance, d’une mauvaise connexion de masse, d’un niveau d’huile insuffisant ou d’une électrovanne défectueuse.
Lorsque le remplacement devient nécessaire, le choix d’une pompe hydraulique de benne doit s’appuyer sur les caractéristiques réelles de l’installation. La marque du véhicule ne suffit pas. Il faut également vérifier la tension, le type de vérin, la cylindrée de la pompe, la pression de réglage, le volume du réservoir, les raccordements hydrauliques et les accessoires déjà présents.

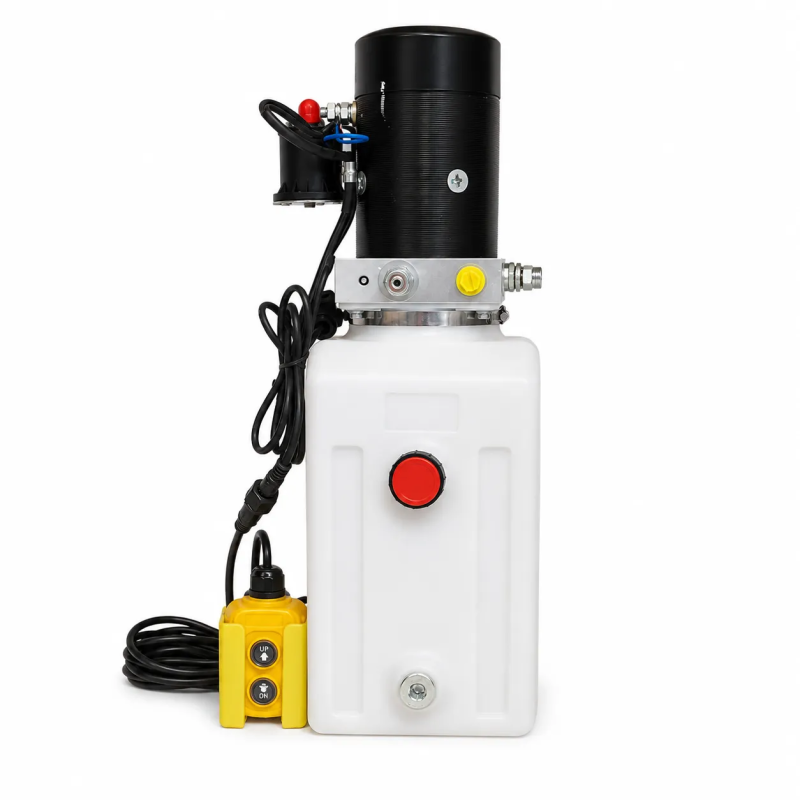

OCGF propose des centrales hydrauliques de benne en 12V et 24V pour les camions bennes 3,5 t, les véhicules utilitaires, les plateaux et les remorques basculantes. Selon les références, les groupes sont disponibles avec un réservoir de 8 ou 9 litres, un circuit simple effet, une boîte à boutons, un relais de puissance, un support de fixation, un raccord banjo ou une configuration free flow.
Avant de démonter votre ancienne centrale, prenez plusieurs photographies de l’installation : vue générale, plaque signalétique, bloc hydraulique, raccords et branchements électriques. Ces éléments facilitent l’identification du modèle et limitent les risques d’erreur lors de la commande.
Les centrales proposées ci-dessous sont présentées avec leurs principales caractéristiques techniques : tension d’alimentation, cylindrée de la pompe, capacité du réservoir, type de circuit et accessoires inclus. Ces données doivent être comparées avec celles de l’équipement à remplacer.
Dans le langage courant, plusieurs expressions sont utilisées pour désigner cet équipement : pompe hydraulique de benne, moteur de benne hydraulique, groupe hydraulique 12V, groupe hydraulique 24V ou mini-centrale hydraulique.
La pompe et le moteur ne constituent pourtant qu’une partie de l’ensemble. Une centrale hydraulique de benne complète comprend généralement :
Il est important de distinguer le débit de la pression. La pompe met l’huile en circulation. La pression augmente lorsque le débit rencontre une résistance, par exemple le poids de la benne, la charge transportée ou les frottements du mécanisme.
Une centrale capable de supporter une pression élevée n’est donc pas nécessairement plus rapide ni mieux adaptée à l’installation. Le fonctionnement dépend de l’ensemble du système : moteur, pompe, vérin, alimentation électrique, réglages hydrauliques et géométrie du mécanisme de levage.
De nombreuses bennes basculantes installées sur des utilitaires ou des remorques fonctionnent avec un vérin à simple effet. La centrale envoie l’huile sous pression pour faire sortir le vérin et soulever la caisse. La descente est ensuite obtenue par le poids de la benne lorsque le retour d’huile vers le réservoir est ouvert.
Lorsque la commande de montée est actionnée, le relais de puissance alimente le moteur électrique. Le moteur entraîne la pompe à engrenages, qui aspire l’huile présente dans le réservoir et la refoule vers le vérin.
La tige du vérin sort progressivement et entraîne le basculement de la benne. Lorsque la commande est relâchée, le moteur s’arrête. Le clapet anti-retour empêche normalement l’huile de retourner dans le réservoir et maintient la benne dans sa position.
Lorsque le moteur s’arrête, le maintien de la benne dépend de l’étanchéité du clapet anti-retour, du vérin et du reste du circuit. Une benne qui redescend progressivement sans commande peut présenter une fuite interne ou externe.
Le circuit hydraulique ne doit toutefois jamais être considéré comme un dispositif de sécurité mécanique. Lors d’une intervention, la benne doit être maintenue par une béquille ou un équipement prévu à cet effet.
Sur un circuit simple effet à descente gravitaire, le moteur ne fonctionne généralement pas pendant cette phase. La commande alimente la bobine de l’électrovanne. La valve s’ouvre et permet à l’huile contenue dans le vérin de revenir vers le réservoir.
La vitesse de descente dépend notamment de la charge, du passage disponible dans le bloc hydraulique et du réglage éventuel du débit de retour. Une descente trop rapide ou trop lente ne doit pas conduire à modifier une valve sans avoir préalablement identifié sa fonction.
Le modèle du véhicule fournit une première indication, mais il ne permet pas de déterminer à lui seul la référence de la centrale. Un même châssis peut recevoir plusieurs types de bennes, de vérins et de groupes hydrauliques selon le carrossier et l’année d’installation.
En cas de remplacement, il est préférable de repartir des caractéristiques de la centrale réellement montée sur le véhicule.
Les pompes hydrauliques de benne 12V sont fréquemment installées sur les utilitaires légers, les camions bennes 3.5 t et les remorques équipées d’une batterie autonome. Les pompes hydrauliques de benne 24V sont notamment utilisées sur certains poids lourds et équipements professionnels.
Cette distinction ne doit toutefois pas être établie uniquement à partir de la taille ou de la marque du véhicule. La tension doit être relevée directement sur le moteur, la bobine, le relais ou la plaque signalétique de l’ancienne centrale.
Les composants suivants doivent être compatibles avec la même tension :
Une alimentation 24V peut endommager un moteur ou une bobine conçus pour fonctionner sous 12V. À l’inverse, une centrale prévue pour 24V ne fournira généralement pas les performances attendues si elle est alimentée sous 12V.
Un vérin simple effet possède généralement une seule alimentation hydraulique. La pression provoque sa sortie, tandis que le poids de la benne assure son retour lorsque l’huile peut rejoindre le réservoir.
Un vérin double effet comporte habituellement deux raccordements. L’huile est envoyée alternativement dans chacune des chambres afin de commander la sortie puis la rentrée de la tige.
Les blocs hydrauliques utilisés ne sont pas les mêmes. Une centrale simple effet ne doit pas être choisie pour piloter un vérin double effet sans vérification complète du circuit.
La force théorique développée par le vérin dépend de la pression et de la surface utile du piston :
Force théorique = pression × surface utile du piston.
Cette formule ne permet pas, à elle seule, de déterminer la capacité réelle de levage. L’angle du vérin, sa position, le bras de levier, le poids de la caisse et la répartition de la charge modifient fortement l’effort demandé.
Deux camions bennes de 3,5 tonnes peuvent ainsi fonctionner avec des pressions différentes. Le PTAC du véhicule ne suffit pas pour sélectionner la centrale ou régler le limiteur de pression.
Le réglage doit rester compatible avec le vérin, les flexibles, les raccords et la structure mécanique de la benne. Une augmentation de pression réalisée sans connaître les limites de l’installation peut endommager le matériel et présenter un risque pour l’utilisateur.
La cylindrée, exprimée en cm³ par tour, correspond au volume théorique d’huile déplacé par la pompe à chaque rotation. Associée à la vitesse du moteur, elle permet d’estimer le débit :
Débit théorique en l/min = cylindrée en cm³/tr × vitesse en tr/min ÷ 1 000.
Le débit réel est légèrement inférieur, notamment en raison du rendement volumétrique de la pompe et de la baisse de régime du moteur lorsque la pression augmente.
Une pompe de plus grosse cylindrée déplace davantage d’huile, mais elle demande également plus de couple. Le moteur, le relais, la batterie et les câbles doivent pouvoir fournir l’énergie nécessaire.
Une cylindrée trop importante peut entraîner une consommation électrique élevée, un échauffement du moteur et un mouvement de benne trop rapide. Une cylindrée trop faible augmente au contraire le temps de montée.
Le choix doit donc tenir compte de la vitesse de levage recherchée, de la pression de travail et de la puissance électrique disponible.
Le réservoir doit fournir suffisamment d’huile pour permettre la sortie complète du vérin, tout en conservant une réserve autour de l’aspiration de la pompe.
Lorsque la benne redescend, l’huile retourne vers le réservoir. Celui-ci doit pouvoir récupérer le volume déplacé sans déborder.
La capacité nécessaire dépend notamment :
Les réservoirs de 8 ou 9 litres disponibles sur plusieurs centrales OCGF conviennent à de nombreuses applications de bennage. Ils ne sont toutefois pas automatiquement adaptés à tous les vérins. Lorsque le volume déplacé est inconnu, il est préférable de le calculer ou de reprendre la capacité du montage d’origine.
Une centrale peut être prévue pour fonctionner en position horizontale ou verticale. Cette orientation influence la position de l’aspiration, du bouchon de remplissage et de la mise à l’air du réservoir.
Avant de commander, mesurez l’espace réellement disponible sur le châssis. Il faut également conserver un accès suffisant pour contrôler le niveau d’huile, vérifier les connexions électriques et intervenir sur la centrale en cas de maintenance.
Les raccords hydrauliques ne sont pas tous identiques. Le filetage, le diamètre, le type d’étanchéité et l’orientation peuvent varier d’une installation à l’autre.
Avant la commande, relevez si possible les dimensions du raccord existant ou prenez une photographie nette. Une centrale techniquement compatible peut nécessiter une adaptation si les orifices ne correspondent pas au flexible déjà monté.
Deux centrales présentant une puissance et une pression proches peuvent être vendues avec des niveaux d’équipement différents. Il est donc important de vérifier ce qui est réellement compris dans le prix.
Selon la référence, la centrale peut être livrée avec :
Une centrale complète limite les adaptations et réduit le temps de montage. Une version moins équipée peut convenir si les composants déjà installés sont en bon état et compatibles avec le nouveau groupe.
La recherche « pompe hydraulique camion benne 3t5 » peut correspondre à des installations très différentes : utilitaire de chantier, camion de paysagiste, véhicule communal, plateau basculant ou benne agricole légère.
Une centrale hydraulique 12V à simple effet est fréquemment rencontrée sur cette catégorie de véhicules. Cette information ne suffit cependant pas pour commander une référence.
Pour identifier la pompe hydraulique adaptée à un camion benne 3.5t, rassemblez les informations suivantes lorsque cela est possible :
Lorsque la plaque signalétique est illisible, des photographies du moteur, du bloc hydraulique, du réservoir et des raccordements permettent souvent de poursuivre l’identification.
Il n’existe pas nécessairement une centrale unique pour chaque modèle de camion. Sur de nombreux véhicules, la benne et son circuit hydraulique sont installés par un carrossier, qui sélectionne les composants en fonction de la configuration demandée.
Deux Iveco Daily de la même génération peuvent donc recevoir des vérins et des centrales différents. La même situation peut se présenter sur un Renault Master, un Peugeot Boxer, un Citroën Jumper, un Fiat Ducato, un Ford Transit, un Mercedes Sprinter, un Nissan Cabstar, un Toyota Dyna ou un Volkswagen Crafter.
Une recherche telle que « pompe hydraulique de benne Iveco Daily » permet d’identifier une famille de produits, mais elle ne suffit pas pour confirmer une compatibilité.
La référence indiquée sur l’ancienne centrale reste le meilleur point de départ. Lorsqu’elle n’est plus lisible, la tension, la cylindrée, le volume du réservoir et les raccordements permettent d’affiner la recherche.
La mention free flow correspond à une configuration particulière du bloc hydraulique et du passage de l’huile. Selon le schéma de la centrale, elle permet notamment un retour libre du fluide dans une partie du circuit.
Deux centrales portant cette mention ne sont pas obligatoirement interchangeables. Il faut encore comparer la tension, la cylindrée, la pression de réglage, le volume du réservoir, les orifices, les valves et les accessoires fournis.
Lors d’un remplacement, il est préférable de conserver le même principe de circuit ou de faire valider la modification à partir du schéma hydraulique.
Le moteur électrique d’une centrale hydraulique de benne peut absorber une intensité importante pendant la montée. La boîte à boutons ne l’alimente donc pas directement. Elle commande généralement un relais de puissance qui établit la liaison entre la batterie et le moteur.
La descente est habituellement commandée par l’alimentation de la bobine de l’électrovanne.
Les câbles de puissance doivent être dimensionnés selon l’intensité absorbée, leur longueur et les recommandations du fabricant. Une section insuffisante provoque une chute de tension. Le moteur perd alors de la vitesse et du couple, chauffe davantage et peut finir par s’arrêter sous la charge.
La connexion de masse est tout aussi importante que le câble positif. Une cosse oxydée, un serrage insuffisant ou un câble sous-dimensionné peuvent provoquer les mêmes symptômes qu’un moteur défectueux.
Le branchement doit être réalisé à partir du schéma propre à la centrale. La couleur des fils et la disposition des bornes peuvent varier selon les modèles.
Le choix de l’huile dépend des recommandations du fabricant, de la conception de la pompe, des matériaux d’étanchéité et des températures auxquelles le véhicule travaille.
Une huile trop visqueuse à froid rend l’aspiration plus difficile et augmente l’effort demandé au moteur. Une huile trop fluide lorsque le circuit chauffe favorise les fuites internes et peut réduire le rendement de la pompe.
Avant de compléter le niveau, il est préférable d’identifier l’huile déjà présente. Les mélanges entre produits dont la compatibilité n’est pas connue doivent être évités.
Une huile trouble, chargée de particules ou contaminée par de l’eau ne doit pas simplement être complétée. Il faut rechercher l’origine de la contamination et nettoyer le circuit lorsque cela est nécessaire.
Le diagnostic commence par le fonctionnement du moteur électrique. Les contrôles ne seront pas les mêmes si le moteur reste silencieux ou s’il tourne sans parvenir à lever la benne.
Commencez par contrôler la batterie et les connexions de puissance. Une batterie insuffisamment chargée, une cosse oxydée ou une mauvaise masse peuvent empêcher la centrale de fonctionner correctement.
Un relais qui produit un clic n’est pas nécessairement en bon état. Sa bobine peut fonctionner alors que ses contacts internes ne transmettent plus correctement le courant. Une mesure de tension réalisée pendant l’actionnement est souvent plus informative qu’un contrôle effectué à vide.
Les principaux éléments à vérifier sont :
Contrôlez d’abord le niveau d’huile. Lorsqu’une pompe aspire de l’air, son bruit change et le débit utile diminue fortement.
Si le niveau est correct, il faut vérifier l’aspiration, l’accouplement entre le moteur et la pompe, le limiteur de pression et l’état du vérin.
Une fuite interne dans le vérin peut empêcher la pression utile de se maintenir. Une surcharge ou une mauvaise répartition des matériaux dans la caisse peut également demander un effort supérieur à celui prévu lors du dimensionnement.
Une montée lente peut être liée à une batterie fatiguée, une chute de tension dans les câbles, une huile trop visqueuse, une pompe usée ou une fuite interne.
Après le remplacement d’une centrale, comparez également la cylindrée de la nouvelle pompe avec celle de l’ancien modèle. Une cylindrée inférieure produit moins de débit à vitesse comparable et augmente le temps de levage.
Lorsque la montée fonctionne mais que la benne reste bloquée en hauteur, le contrôle porte principalement sur la commande de descente et le passage de retour vers le réservoir.
Le problème peut notamment provenir de :
Une bobine peut être en bon état électrique alors que la partie mobile de la valve reste bloquée. Le contrôle au multimètre ne permet donc pas toujours de confirmer le fonctionnement complet de l’électrovanne.
Ne travaillez jamais sous une benne levée sans un dispositif mécanique de maintien prévu à cet effet. La benne ne doit pas être retenue uniquement par la pression du circuit pendant une intervention.
Les petites centrales de benne sont généralement prévues pour fonctionner de manière intermittente. Le moteur travaille pendant la montée, puis dispose d’un temps de repos.
Des cycles trop longs ou trop rapprochés peuvent augmenter la température du moteur, du relais et de l’huile. L’échauffement peut également être lié à :
Lorsque le moteur ralentit nettement sous la charge, maintenir la commande plus longtemps ne résout pas le problème. Cela augmente surtout l’échauffement et le risque de détérioration.
Le remplacement complet n’est pas toujours nécessaire. Selon la conception de la centrale et la disponibilité des pièces, certains composants peuvent être remplacés séparément : relais, commande, bobine, électrovanne, moteur ou pompe à engrenages.
La réparation devient moins intéressante lorsque plusieurs composants sont usés, que le réservoir est endommagé ou que le bloc hydraulique est fortement contaminé.
Le temps d’immobilisation doit également être pris en compte. Pour un véhicule utilisé quotidiennement, une centrale complète disponible rapidement peut être plus pertinente qu’une succession de réparations sans diagnostic certain.
OCGF fournit des composants et des systèmes hydrauliques aux carrossiers, aux réparateurs, aux entreprises du BTP, aux paysagistes, aux agriculteurs, aux collectivités et aux particuliers qui assurent eux-mêmes l’entretien de leur matériel.
Notre gamme comprend des pompes hydrauliques de benne 12V et 24V, des centrales complètes et des composants vendus séparément. Plusieurs cylindrées, capacités de réservoir et niveaux d’équipement sont disponibles. Selon les références, vous pouvez choisir un modèle OCGF ou une centrale Bosch Rexroth.
La sélection ne repose pas uniquement sur l’apparence de l’ancienne centrale. Les caractéristiques techniques sont comparées afin de limiter les adaptations, les erreurs de montage et l’immobilisation du véhicule.
Pour nous permettre de vérifier la compatibilité, vous pouvez transmettre :
Les références disponibles en stock peuvent être expédiées rapidement, généralement sous 24 à 48 heures selon l’heure de commande, la destination et le transport sélectionné. OCGF propose le paiement sécurisé et la livraison en France comme à l’international.
Lorsque les modèles standards ne correspondent pas au besoin, notre atelier peut également étudier une mini-centrale hydraulique sur mesure à partir d’un cahier des charges précis.
Une centrale 12V à simple effet est courante sur les camions bennes 3,5 t, mais elle ne convient pas automatiquement à tous les montages. Il faut vérifier la tension, le type de vérin, la cylindrée, la pression, le volume du réservoir et les raccordements.
La différence principale concerne la tension d’alimentation du moteur et des composants électriques. Le moteur, la bobine de l’électrovanne, le relais et la commande doivent être compatibles avec le réseau électrique du véhicule.
Recherchez une plaque signalétique ou une référence gravée sur le moteur, la pompe ou le bloc. Ajoutez des photographies de l’ensemble, des raccordements et de la commande lors de votre demande d’équivalence.
Pas directement. Le moteur, le relais, la bobine et la commande doivent être compatibles avec la tension d’alimentation. Une modification du circuit nécessite une vérification complète de l’installation.
Un vérin simple effet possède généralement une seule alimentation hydraulique. La pression fait sortir la tige, tandis que la charge ou le poids de la benne assure le retour lorsque l’huile peut rejoindre le réservoir.
Le réservoir doit fournir le volume d’huile déplacé par le vérin pendant sa sortie, avec une réserve suffisante pour alimenter correctement la pompe. Il doit ensuite pouvoir récupérer l’huile au retour sans déborder.
Commencez par contrôler le niveau d’huile et l’aspiration de la pompe. Le problème peut également venir de l’accouplement entre le moteur et la pompe, du limiteur de pression, d’une fuite interne dans le vérin ou d’une charge trop importante.
Le défaut peut venir de la commande, de la bobine, de l’électrovanne, d’un passage de retour obstrué ou d’un blocage mécanique. La benne doit être sécurisée mécaniquement avant toute intervention.
Le défaut peut provenir d’une fuite interne dans le vérin, d’un clapet anti-retour qui n’est plus étanche, d’une valve contaminée ou d’une fuite externe. La benne doit être sécurisée mécaniquement avant le diagnostic.
L’huile doit être choisie selon les recommandations du fabricant, la température de fonctionnement, la conception de la pompe et les matériaux des joints. Il est préférable d’éviter de mélanger des huiles dont la compatibilité n’est pas connue.
Le prix dépend de la tension, de la puissance du moteur, de la cylindrée, de la capacité du réservoir, du bloc hydraulique et des accessoires inclus. Une centrale équipée d’un relais et d’une commande ne doit pas être comparée directement avec une version nue.
Oui. Transmettez-nous les références disponibles, les photographies de l’installation, la tension et les informations connues sur le vérin. Nous pourrons rechercher une équivalence ou vous indiquer les données techniques manquantes.
