Bloc de distribution hydraulique empilable sur mesure
Vous devez piloter plusieurs vérins ou moteurs avec une distribution compacte, cohérente et adaptée à votre cycle machine ? OCGF étudie et assemble votre bloc de distribution hydraulique empilable à partir de vos besoins de débit, de pression, de commande et d'encombrement.
- Configuration tout ou rien, proportionnelle, Load Sensing ou Flow Sharing/LUDV
- Réglage du débit par fonction et intégration des protections nécessaires
- Assemblage en atelier et accompagnement par un interlocuteur hydraulique
Une distribution hydraulique configurée autour de votre machine

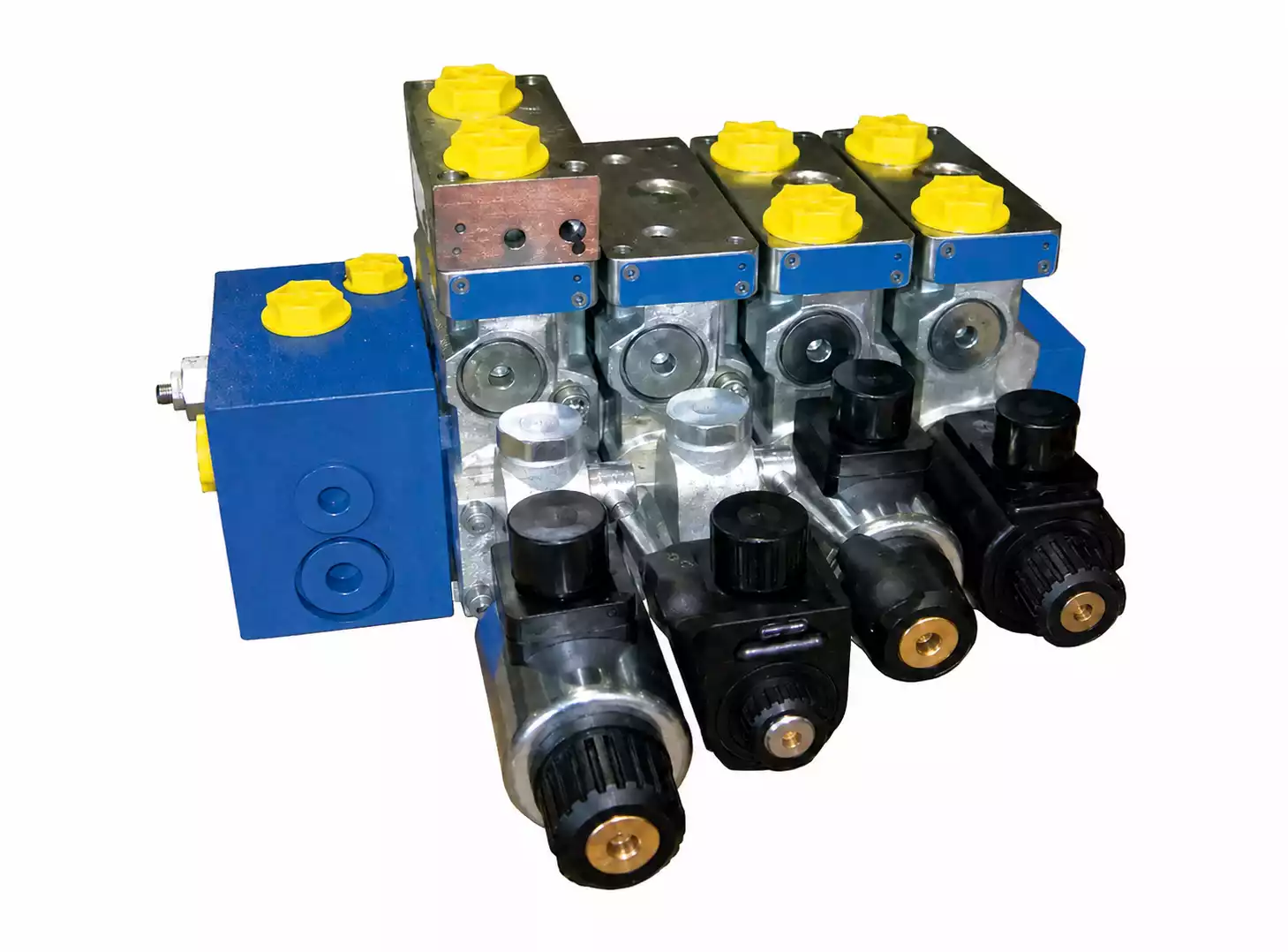

Un bloc de distribution hydraulique empilable est constitué d'une plaque d'entrée, de sections directionnelles et, selon le besoin, de modules de réglage ou de protection. Chaque section commande une fonction de la machine. L'ensemble forme une distribution compacte, évolutive et plus simple à intégrer qu'une accumulation de valves et de raccordements séparés.
OCGF configure l'ensemble selon votre schéma et vos conditions d'utilisation : nature des actionneurs, débits demandés, pression de service, nombre de mouvements simultanés, type de commande, tension électrique, connectique, contraintes d'encombrement et environnement de travail.
Cette page concerne la conception et l'assemblage d'un ensemble empilable complet. Pour acheter une section ou une référence catalogue, consultez directement notre gamme de distributeurs hydrauliques empilables.
Pourquoi choisir un bloc distributeur empilable sur mesure ?
- Adapter le nombre de fonctions au besoin réel de la machine, sans surdimensionner l'installation.
- Combiner plusieurs technologies de commande dans un même ensemble : tout ou rien, proportionnelle, LS ou Flow Sharing selon l'architecture retenue.
- Régler individuellement le débit de certaines fonctions afin d'obtenir les vitesses de vérins ou de moteurs attendues.
- Intégrer des fonctions de sécurité et de protection telles que limiteurs de pression, valves anti-choc ou anti-cavitation selon le circuit.
- Réduire la longueur des flexibles, le nombre de raccords et la complexité du montage par rapport à une distribution dispersée.
- Faciliter la maintenance grâce à une architecture modulaire et à l'identification des différentes sections.
Tout ou rien, proportionnel, Load Sensing ou Flow Sharing

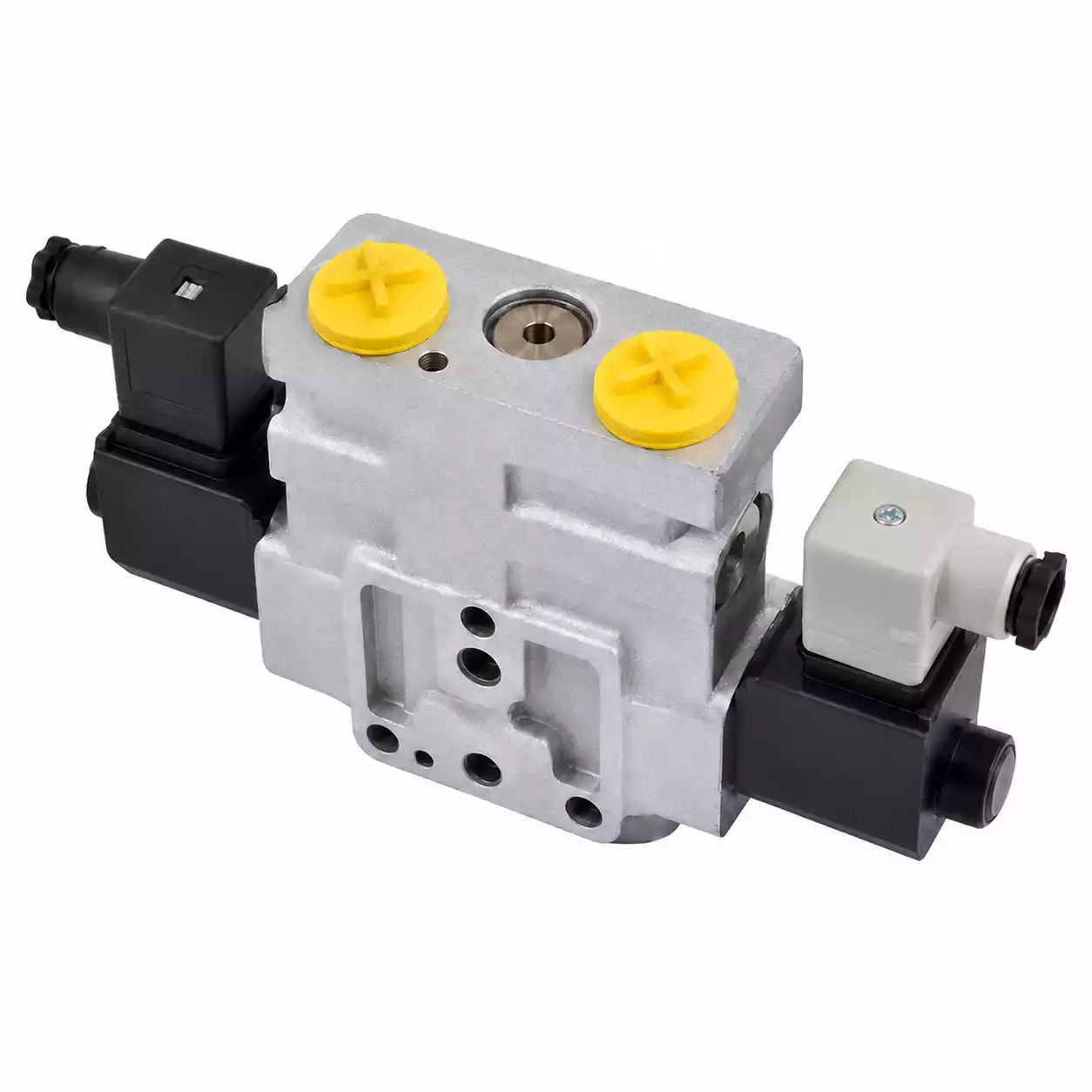

Commande tout ou rien
La commande tout ou rien convient aux mouvements qui doivent être activés ou arrêtés sans modulation progressive de la vitesse. Elle apporte une solution robuste et lisible pour de nombreuses fonctions auxiliaires.

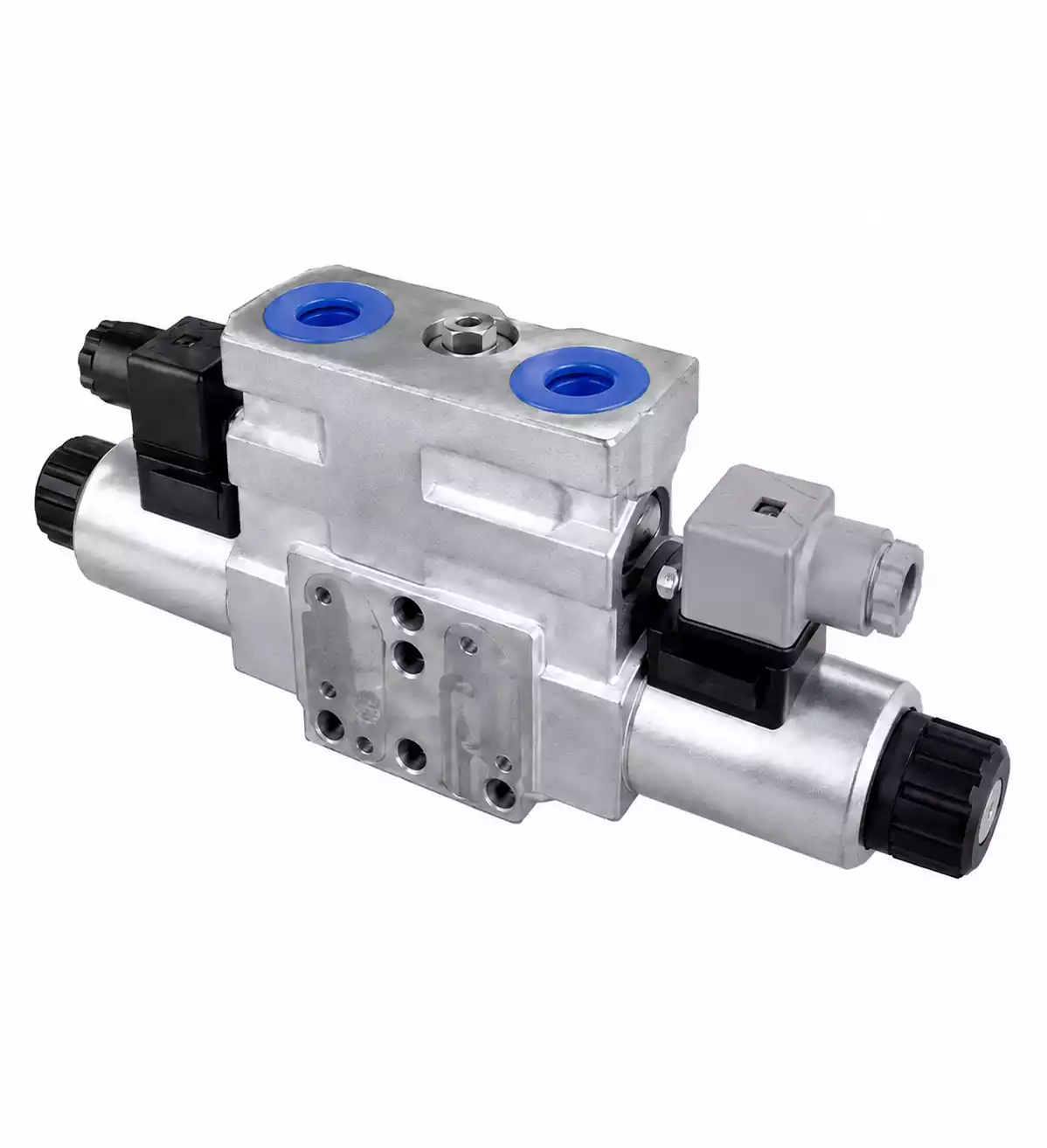

Commande proportionnelle
Une section proportionnelle permet de faire varier le débit en fonction de la consigne électrique. Elle est adaptée lorsque l'opérateur doit doser la vitesse, obtenir un démarrage progressif ou coordonner précisément un mouvement.
Load Sensing
Une architecture Load Sensing adapte la demande de la pompe aux besoins des actionneurs. Elle est pertinente lorsque la machine doit fournir le débit et la pression utiles sans maintenir en permanence une puissance hydraulique inutile.

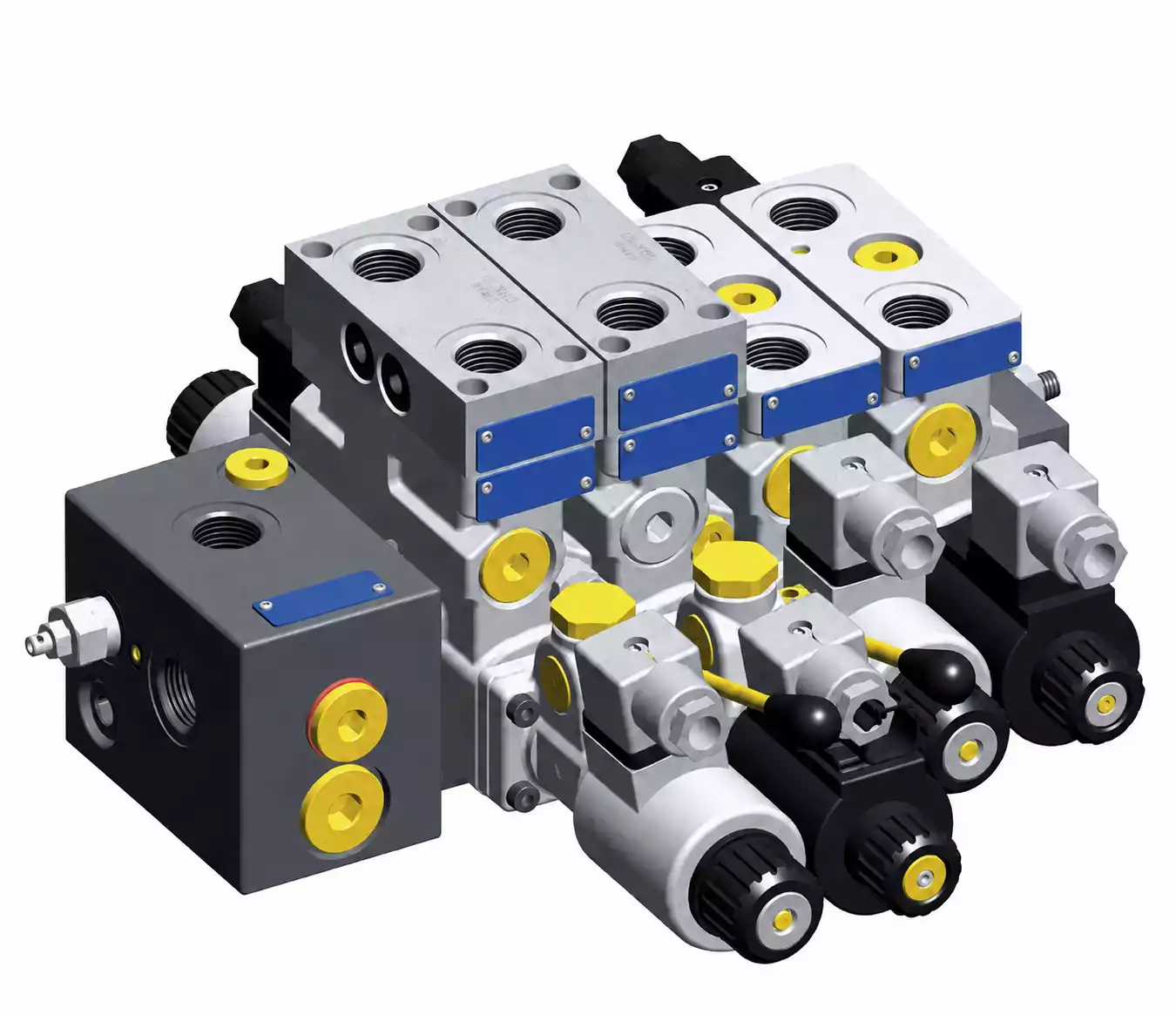

Flow Sharing / LUDV
Le Flow Sharing devient particulièrement intéressant lorsque plusieurs fonctions sont sollicitées en même temps. En cas de saturation de la pompe, le débit disponible est réparti entre les sections actives en fonction des commandes de l'opérateur. Une fonction ne s'arrête donc pas brutalement au seul profit de celle qui demande la pression la plus élevée : les mouvements restent coordonnés et plus prévisibles.
Éléments configurables dans votre ensemble
- Plaque d'entrée adaptée au circuit ouvert et au débit d'alimentation.
- Sections directionnelles pour vérins et moteurs, en tout ou rien ou proportionnelles.
- Compensation de débit et fonction Flow Sharing/LUDV selon la série retenue.
- Réglage individuel du débit aux orifices lorsque la configuration le permet.
- Limiteurs secondaires, valves anti-choc et dispositifs anti-cavitation.
- Commandes manuelles de secours par poussoir ou levier selon disponibilité.
- Bobines, tensions et connecteurs adaptés à l'installation électrique de la machine.
- Plaque de fermeture, raccordements et implantation compatibles avec l'espace disponible.
Applications pour machines mobiles et équipements spéciaux
La distribution empilable sur mesure est particulièrement adaptée aux équipements qui cumulent plusieurs mouvements hydrauliques dans un espace limité :
- Grues auxiliaires et grues mobiles
- Nacelles élévatrices et échelles aériennes
- Chariots élévateurs et matériels de manutention
- Pulvérisateurs et machines agricoles
- Moissonneuses et équipements de récolte
- Chargeuses frontales et engins de chantier
- Bennes à ordures et véhicules de collecte
- Balayeuses de voirie et véhicules municipaux
- Machines spéciales nécessitant plusieurs fonctions simultanées
Comment se déroule votre projet ?
Transmission de la demande
Vous transmettez votre schéma hydraulique ou votre cahier des charges avec les fonctions attendues
Analyse
OCGF analyse les débits, pressions, actionneurs, simultanéités, priorités et contraintes d'intégration.
Définition des besoins
Nous définissons l'architecture du bloc, les sections, les réglages, les protections, la commande et la connectique.
Validation
La configuration technique est validée avec vous avant l'assemblage.
Assemblage
Le bloc est assemblé en atelier puis préparé pour son intégration sur votre machine.
Les informations à nous transmettre pour une étude efficace
- Schéma hydraulique existant ou description fonctionnelle de la machine.
- Nombre de vérins et de moteurs, avec leur ordre de fonctionnement.
- Débit nécessaire par fonction et débit disponible à la pompe.
- Pression de service et pression maximale du circuit.
- Mouvements simultanés, fonctions prioritaires et comportement souhaité en saturation.
- Commande tout ou rien ou proportionnelle, tension et connecteurs.
- Encombrement disponible, orientation des raccords et contraintes environnementales.
- Quantité souhaitée, calendrier du projet et destination de la machine.
Vous avez un nouveau projet, un ensemble existant à faire évoluer ou une machine dont la distribution doit être simplifiée ? Envoyez-nous votre schéma ou décrivez-nous les fonctions à piloter. Notre équipe vous aidera à définir une solution cohérente avec vos besoins de performance, d'intégration et de maintenance.
FAQ - Bloc de distribution hydraulique empilable
Un bloc empilable associe une plaque d'entrée et plusieurs sections de distributeurs assemblées les unes contre les autres. Un bloc foré est usiné dans une masse d'aluminium ou d'acier afin de relier des cartouches et des fonctions intégrées. Le premier est modulaire ; le second permet une intégration très compacte et entièrement spécifique.
La configuration EDC présentée accepte jusqu'à 10 éléments directionnels. Le nombre réellement recommandé dépend du débit, de l'encombrement, des pertes de charge, des fonctions de sécurité et du cycle de la machine.
Le Flow Sharing est pertinent lorsque plusieurs mouvements doivent rester coordonnés et que le débit demandé peut dépasser momentanément le débit disponible à la pompe. Il répartit alors le débit entre les fonctions actives selon les commandes.
Le Load Sensing adapte la fourniture de la pompe au besoin du circuit. Le Flow Sharing organise la répartition du débit entre les fonctions lorsque plusieurs sections travaillent simultanément, notamment en situation de saturation.
Oui, certaines architectures permettent de réunir des fonctions tout ou rien et proportionnelles dans un même ensemble. La compatibilité doit être vérifiée lors de l'étude.
Sur la configuration EDC, la pression maximale atteint 310 bar sur P, A et B. Les débits dépendent des sections et des plaques d'entrée ; ils doivent être validés en tenant compte des pertes de charge et du fonctionnement simultané.
Des poussoirs ou leviers de secours peuvent être disponibles selon les sections et les options retenues. Ce point doit être précisé dès le cahier des charges.
Idéalement : le schéma hydraulique, les débits et pressions, les actionneurs, les mouvements simultanés, le type de commande, la tension, les connecteurs, l'encombrement disponible et la quantité souhaitée.
